PID-testare

Vilken roll och betydelse har en PID-testare vid utvärdering av PV-modulers prestanda och tillförlitlighet?

Prestandan och tillförlitligheten hos fotovoltaiska (PV) moduler har blivit kritiska problem inom industrin för förnybar energi. När solcellsinstallationer expanderar globalt är det en prioritet för tillverkare, forskare och slutanvändare att säkerställa långsiktig effektivitet och säkerhet för PV-system. Bland de olika nedbrytningsmekanismerna som kan påverka PV-moduler har Potential-Induced Degradation (PID) framstått som en av de viktigaste faktorerna som påverkar modulens livslängd.

Förstå potentiellt inducerad nedbrytning (PID)

PID avser en förlust av uteffekt i PV-moduler på grund av spänningsspänning mellan solcellerna och den jordade ramen. Denna nedbrytning accelereras vanligtvis under förhållanden med hög spänning, temperatur och fuktighet. Effekterna av PID kan visa sig i minskad strömgenerering, ökade läckströmmar och i vissa fall irreversibla skador på solceller.

Mekanismer för PID :

• Jonmigrering : Under höga elektriska fält kan mobila joner i inkapslingsmedlet eller glaset migrera mot cellen och skapa shuntbanor.
• Ytladdningsackumulering : Laddningsuppbyggnad på cellytan kan orsaka lokal shuntning och effektivitetsförlust.
• Isoleringsbrott : Med tiden kan de dielektriska skikten mellan cellerna och modulramen försämras, vilket accelererar PID-effekter.

Noggrann utvärdering av dessa mekanismer kräver kontrollerade testmiljöer, där faktorer som temperatur, luftfuktighet och pålagd spänning kan regleras exakt.

Funktionen och fördelarna med en PID-testare

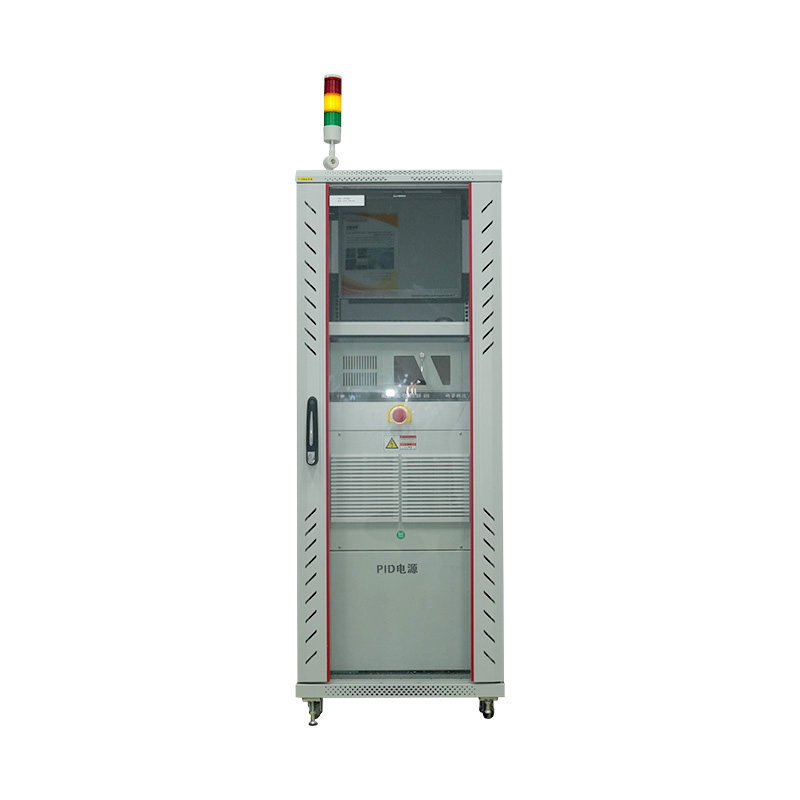

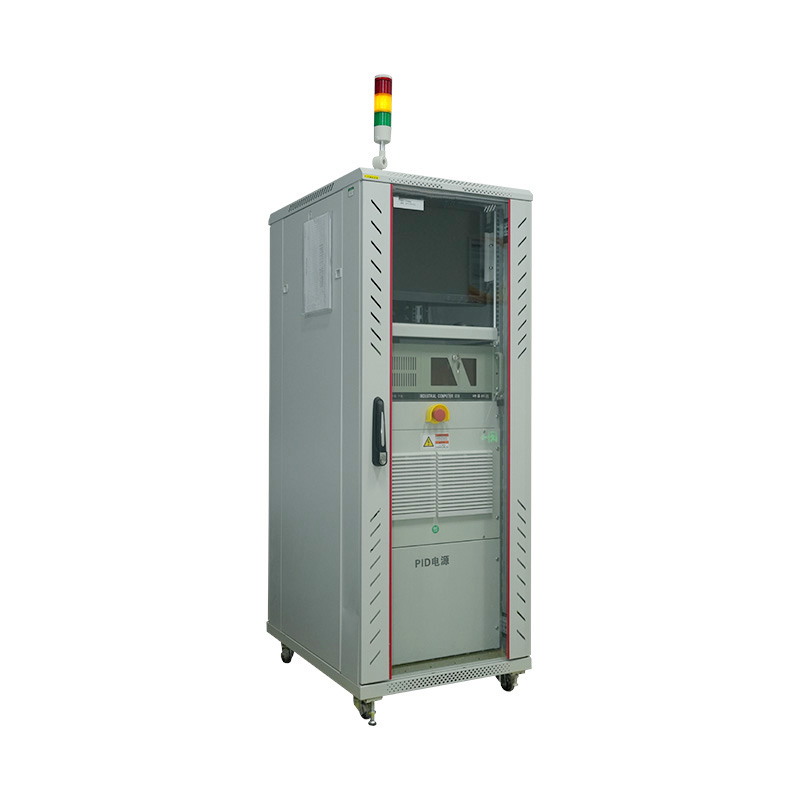

En PID-testare är speciellt utformad för att accelerera och övervaka PID i PV-moduler under standardiserade förhållanden. Genom att applicera en negativ spänningsförspänning på modulen i en kontrollerad miljö kan ingenjörer observera början och fortskridandet av nedbrytning. Viktiga fördelar med att använda en PID-testare inkluderar:

• Tidig upptäckt av potentiella fel : Tillåter tillverkare att screena moduler före leverans, vilket minskar fältfel.
• Tillförlitlighetsverifiering : Bekräftar att modulkonstruktioner uppfyller internationella standarder för PID-resistans.
• Forsknings- och utvecklingsstöd : Möjliggör material- och designoptimering för förbättrad långsiktig stabilitet.

Moderna PID-testare integreras ofta med PID-testkammare, som simulerar miljöpåfrestningar som hög temperatur och luftfuktighet. Denna kombination säkerställer att testning återspeglar realistiska driftsförhållanden och accelererar nedbrytningen för snabbare utvärderingscykler.

Komponenter och design av PID-testkammare

A PID-kammare för PV-moduler är en kritisk komponent i accelererade testprotokoll. Kammaren ger en kontrollerad miljö som replikerar verkliga påfrestningar samtidigt som säkerhet och konsistens bibehålls. Typiska funktioner inkluderar:

1. Temperaturkontrollsystem : Upprätthåller höga temperaturer för att påskynda jonmigrering och ytladdningseffekter.
2. Fuktkontrollsystem : Ger justerbara luftfuktighetsnivåer för att simulera fuktinducerad nedbrytning.
3. Spänningsapplikationsmodul : Applicerar en DC-spänningsförspänning för att inducera potentialskillnader mellan PV-cellerna och den jordade ramen.
4. Övervakning och datainsamling : Integrerar sensorer och programvara för att kontinuerligt övervaka läckströmmar, spänning och temperatur, vilket möjliggör realtidsanalys.

Tillämpningar och betydelse i PV-industrin

Tillämpningen av PID-testare och PID-kammare sträcker sig över flera kritiska områden inom PV-industrin:

• Kvalitetssäkring : Se till att nya PV-moduler uppfyller stränga tillförlitlighetsstandarder.
• Misslyckandeanalys : Diagnostisera moduler som uppvisar oväntad försämring i fält.
• Materialprovning : Utvärderar nya inkapslingsmedel, glasbeläggningar och cellteknologier för PID-resistens.
• Regelefterlevnad : Uppfyller industristandarder som IEC 62804, som specificerar metoder för PID-testning i kristallina kiselmoduler.

Genom dessa applikationer stödjer PID-testare solcellsindustrin med att minska operativa risker, optimera material och förbättra systemets övergripande prestanda.

Integration med avancerad testutrustning

Shanghai Houyao Testing Equipment Co., Ltd. har gjort betydande bidrag till området genom att utveckla avancerade miljö- och optiska simuleringsprodukter. Bland deras innovationer är testkammare för låg spänning, simuleringskammare för fordons solljus och högeffekts PV UV- och solljussimuleringssystem klassade till 2000W och 4000W. Dessa system möjliggör exakt styrning av miljöparametrar, som kan integreras med PID-testare att skapa en heltäckande testlösning.

Företaget fokuserar också på sammansatta optiska och miljösimuleringsprodukter , såsom kombinerade UV- och solljussimuleringskammare. Dessa innovationer fyller inte bara luckor på testmarknaden utan förbättrar också den prediktiva noggrannheten för modullivslängd och PID-resistans. Genom att införliva PID-testning i dessa plattformar säkerställer Houyao att PV-moduler kan utvärderas noggrant under flera stressförhållanden samtidigt.

Driftsprinciper och testprotokoll

Ett standardprotokoll för PID-testning innefattar flera steg:

1. Förkonditionering : Moduler är stabiliserade vid en definierad temperatur och luftfuktighet.
2. Tillämpning av spänningsförspänning : En negativ spänning appliceras på modulen i förhållande till den jordade ramen.
3. Simulering av miljöstress : PID-testkammaren upprätthåller temperatur och luftfuktighet på specificerade nivåer.
4. Övervakning och dataregistrering : Läckströmmar och uteffekt övervakas kontinuerligt för att kvantifiera försämring.
5. Analys efter test : Data analyseras för att bestämma modulens PID-resistans och potentiella fellägen.

Efterlevnad av dessa protokoll säkerställer repeterbara och tillförlitliga resultat, vilket ger tillverkarna praktiska insikter för att förbättra produktdesign och urval.

Branschtrender och framtida riktningar

Med den snabba expansionen av solenergiinstallationer över hela världen, vikten av PID-testning fortsätter att växa. Aktuella trender inkluderar:

• Integration med automatiserade testsystem : Minska manuella ingrepp och förbättra genomströmningen.
• Högeffektsimulering : Inkluderar högre spännings- och irradiansnivåer för att påskynda testningen ytterligare.
• Komposit stresstestning : Kombinera PID med andra miljöpåfrestningar, såsom mekanisk belastning och UV-exponering, för att simulera verkliga driftsförhållanden.
• Datadrivna insikter : Använder AI och maskininlärning för att förutsäga PID-start och modullivslängd baserat på testdata.

Shanghai Houyao Testing Equipment Co., Ltd. förkroppsligar dessa trender genom kontinuerlig innovation i PID-testare och miljösimuleringssystem, vilket säkerställer att solcellsindustrin har de verktyg den behöver för att genomföra rigorösa modulutvärderingar.
